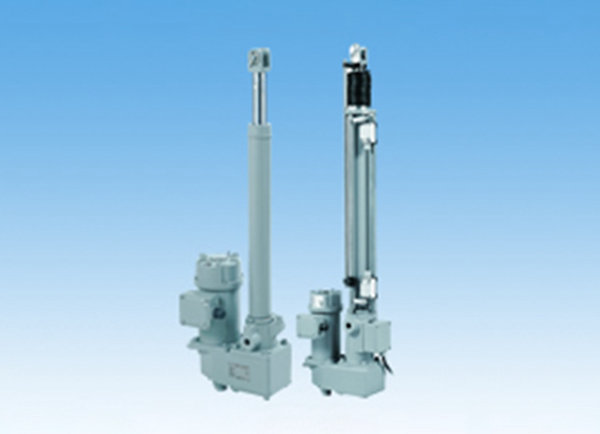

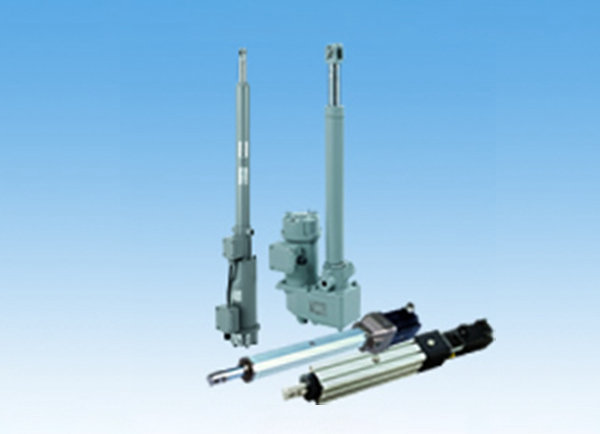

動力缸
僅需簡單配線即可使用的直線作動機。（電動動力缸）
不使用液壓和空壓，操作簡單。缸體部分采用螺桿和螺母結構，高性能，運行穩定。
各個系列內置安全裝置，在超負載的時候可準確啟動。
?
?? ? ? ??咨詢
?
?? ? ? ??椿本鏈條(上海)有限公司
?
產品信息
?? ? ? ??2020.11.01
直線作動機商品目錄登載了定格推力50噸的U系列動力缸。
?? ? ? ??2020.01.01
【擴大機型】新追加了動力缸U系列定格推力50噸的機型。
?? ? ? ??2019.10.01
【新產品】動力缸 U系列同步規格新上市。
?? ? ? ??2019.10.01
【銷售終止】動力缸 同步系列 （定格推力6噸以上）終止銷售的通知

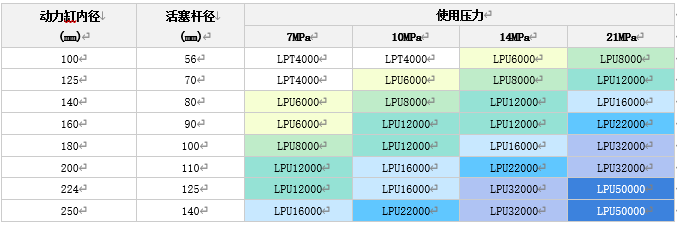

適用于替換大口徑油壓動力缸
擴大機型，定格推力50噸機型可對應內徑250mm為止的油壓動力缸。
動力缸可解決液壓缸的問題點
使用動力缸替換液壓缸的利點...
椿本動力缸，結構緊湊，易于控制維修，廣泛用于各個行業。與液壓動力缸不同，無需液壓泵來保持推力，可將用電量降至1/5，有助于削減成本。
LCA認定的節電效果和成本效益
動力缸的LCA評估
動力缸與液壓·空壓設備相比，大幅削減用電量，取得了LCA (生命周期評估)的認定節電效果。
設置·維修簡便
電動化系統構成簡單，設置維修也簡便。僅需連接驅動電源線，無需液壓配管，不存在本體和配管的漏油風險。

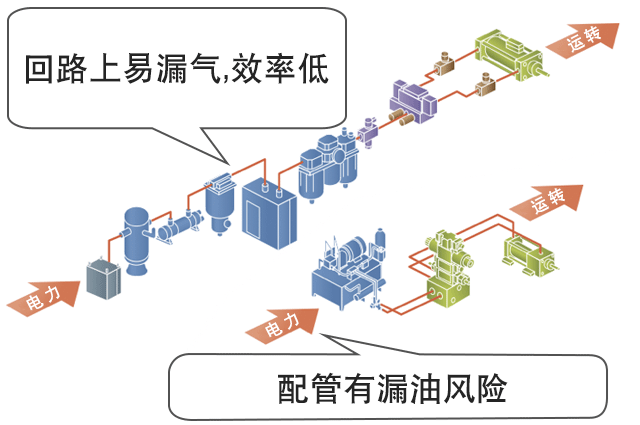

液壓·空壓缸的場合...
系統構成復雜

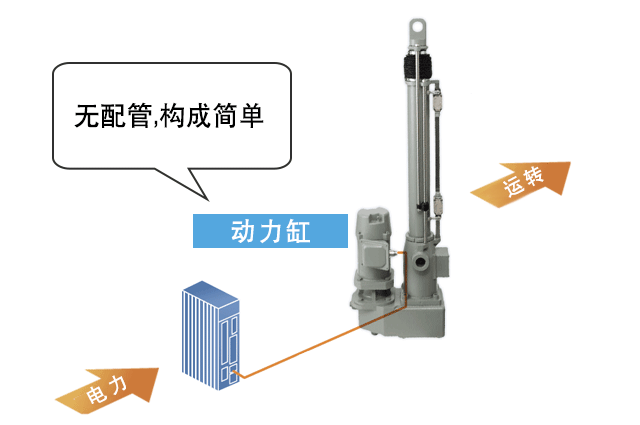

動力缸...
系統構成簡單
控制簡便
不受安裝方向和運行方向的影響,可按照一定的速度運行。使用止動電機，在保持負荷時不使用電力，節省能源，消除停電時的下落事故的風險。

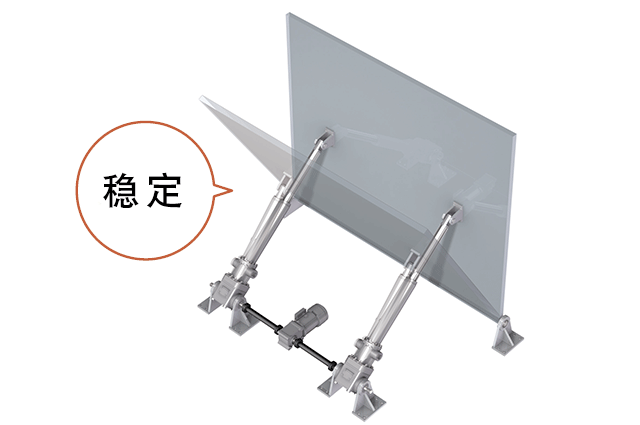

速度控制 ·停止控制
不受負荷條件影響，速度穩定

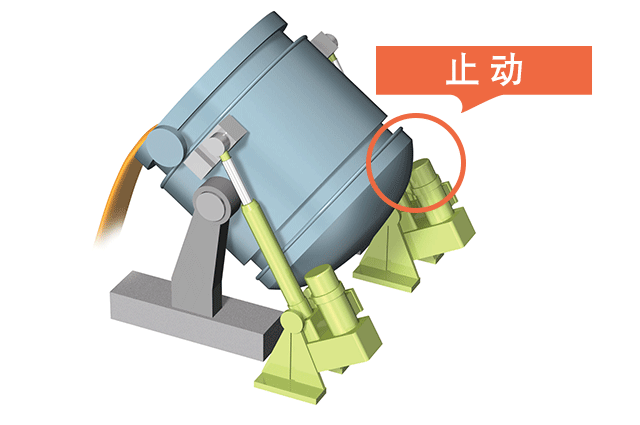

保持負荷
可保持在停止位置的負荷
適用于電動化的動力缸
介紹最適于替換液壓缸的椿本電動動力缸。
動力缸 U系列
推力6噸以上的電動動力缸
U系列特輯
動力缸 蝸輪系列
與液壓缸極其相似的電動動力缸
蝸輪系列特輯
動力缸 關聯內容
※移動至椿本技術信息頁面 TT-net。

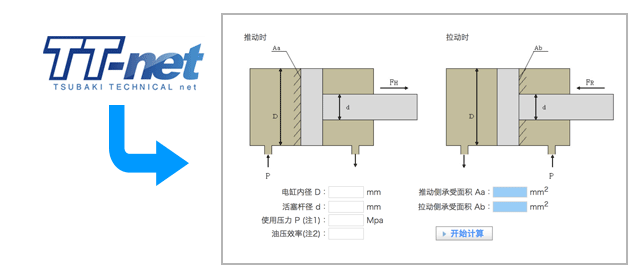

液壓缸的簡易推力計算 (網上)
可使用網上的推力計算，將液壓缸的輸出力換算為動力缸概略推力。
>>詳細
應用事例集 (用途)
介紹動力缸在各種用途的應用事例。
>>詳細
產品種類
產品名?特點
U系列
與現有產品推力相同，小型輕量，適用于替換定格推力6噸以上的液壓缸，簡化裝置。
o? ? ? ??大推力?50噸
o? ? ? ??可用于替換液壓缸
o? ? ? ??使用壽命長
詳細
U系列 同步規格
與現有產品推力相同，小型輕量。最適于使用一臺電機同步運行復數臺動力缸的場合。
o? ? ? ??大推力?32噸
o? ? ? ??同步運行
o? ? ? ??使用壽命長
詳細
T系列
使用AC交流電源，中等推力的動力缸?？蛇x擇附帶推力檢測器，檢知過載，保護設備。
o? ? ? ??中等推力?4噸
o? ? ? ??可對應特殊電機
詳細
T系列 同步規格
最適于使用一臺電機同步運行數臺動力缸的場合?？蛇x擇附帶推力檢測器，檢知過載，保護設備。
o? ? ? ??中等推力?4噸
o? ? ? ??同步運行
詳細
蝸輪系列
最大推力類型的動力缸，適于替換液壓缸。采用高精度蝸輪和高效率滾珠絲桿，與液壓缸的尺寸相同。
o? ? ? ??大推力?50噸
o? ? ? ??低速·低頻度運行
o? ? ? ??低噪音
詳細
G系列
可使用AC交流電源的小推力動力缸?？筛鶕猛具x擇螺桿的種類。
o? ? ? ??小推力?306kgf
o? ? ? ??可對應特殊電機
o? ? ? ??配線簡單
詳細
F系列
DC（電池）電源驅動用的小推力動力缸。購入AC適配器（選項）也可使用AC電源。
o? ? ? ??小推力?612kgf
o? ? ? ??輕量 ·小巧
詳細
Eco系列 伺服類型
最大限度發揮伺服電機的性能，高速 ·高精度運行。
o? ? ? ??1.5噸 333mm/s
o? ? ? ??停止精度高
詳細
Eco系列 CDS類型
最適于使用空壓缸進行2點間運行的用途。附帶電流檢測式自我完結功能。
o? ? ? ??小推力?102kgf
o? ? ? ??按?！ぷ晕彝杲Y功能
詳細
