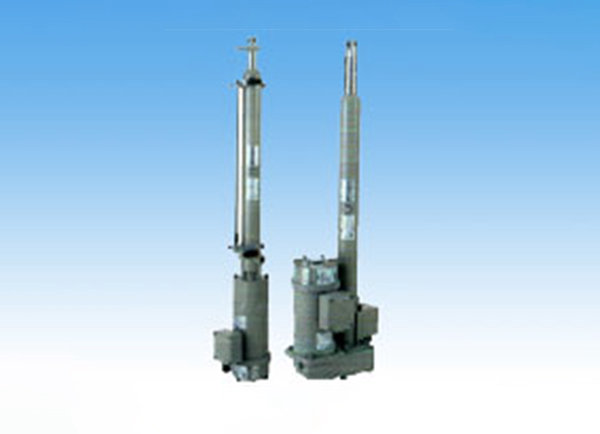

G系列

以國際標準為基準，全面升級型的小型新產品。

提升性能，擴大產品種類，標準化產品最多達9000余種。可根據用途選擇最適合的機型。

進一步擴大動力缸用特殊制動電機的范圍。(2014.10.01)

動力缸 制動電機升級的通知

?? ? ? ??咨詢

?

?? ? ? ??椿本鏈條(上海)有限公司

?

1． 特點

豐富的類型

基本型有630種，加上選配件后標準化機型可達約9000種。

穩定的高效率·長壽命

使用為動力缸專門設計的調心型梯形螺桿和與之匹配的優質螺母材料，以實現穩定的高效率和長壽命。

※動力缸G系列使用梯形螺桿。

※高頻度，長壽命使用的場合，建議采用滾珠絲桿類型。速度記號所表示的絲桿類別。

速度記號所表示的絲桿類別

肅靜運行

通過靜音DC電機（帶剎車）驅動時，可大幅減低啟動·停止時的噪音。

出色的速度穩定性

通過感應電機驅動絲桿使螺母（負載）前后運動的基本構造，不會受負載變化的影響以實現穩定轉速。

3C認證產品特型對應

基本交貨期: 船運4周

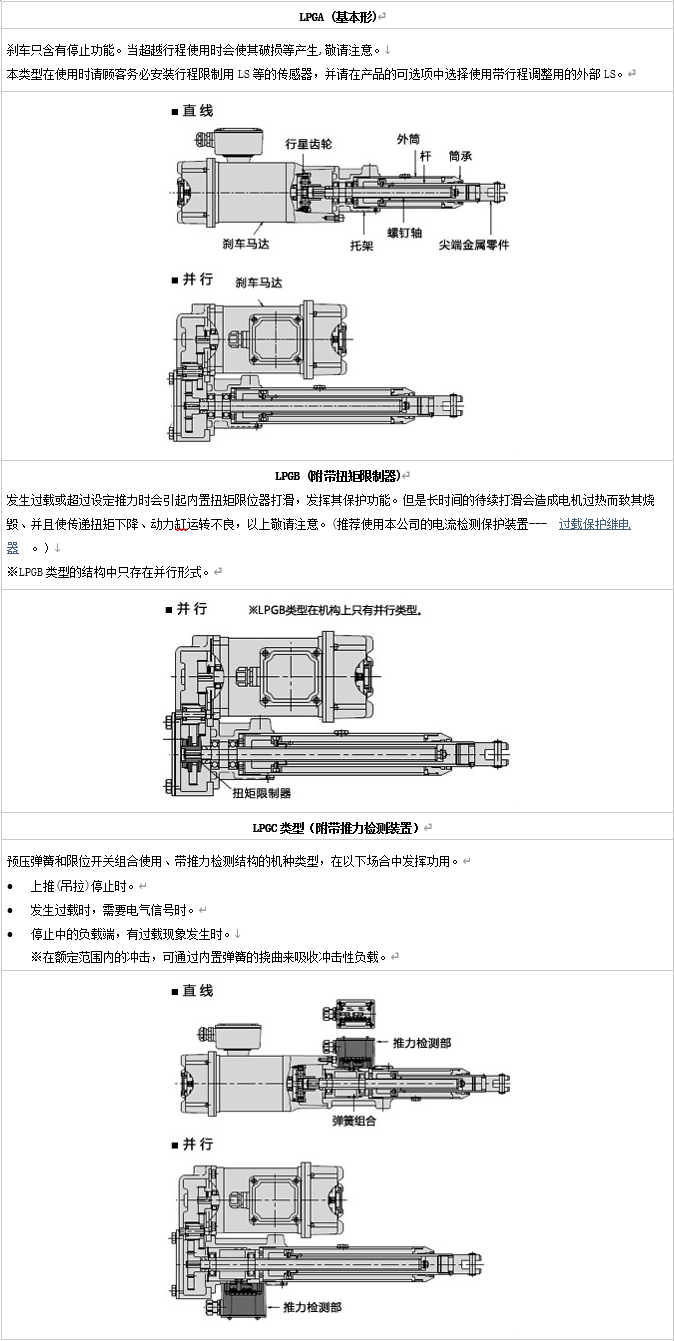

2． 各類型(保護裝置)的區分使用·結構

3． 型號表示舉例

(1) 系列

LPGA: 基本型

LPGB: 附扭矩限制器

LPGC: 附推力檢測裝置

(2) 額定推力

070: 700N｛71.4kgf｝

100: 1.00kN｛102kgf｝

150: 1.50kN｛153kgf｝

300: 3.00kN｛306kgf｝

(3) 行程 (表示舉例)

2: 200mm, 3: 300mm,

5: 500mm, 10: 1000mm

(4) 電壓記號

無符號: 200V級

200/200/220V 50/60/60Hz

V: 400V級

400/400/440V 50/60/60Hz

V1: 380V/50Hz

V2: 380V/60Hz

V3: 415V/50Hz

V4: 460V/60Hz

(5) 選項

無符號: 標準型

M: 止轉規格

L: 附帶2個沖程調整外部LS

K2,K4: 位置檢測內部LS

P: 電位器

R: 旋轉編碼器

C: 夾板夾具

I: I形頂端夾具

J: 防塵罩

?? ? ? ??行程必需根據慣行量來選定。

?? ? ? ??LPGC類型的止轉規格無法制造。

?? ? ? ??夾板夾具無法同（K2，K4，P，R）共用 。

使用型號導航可自動合成型號

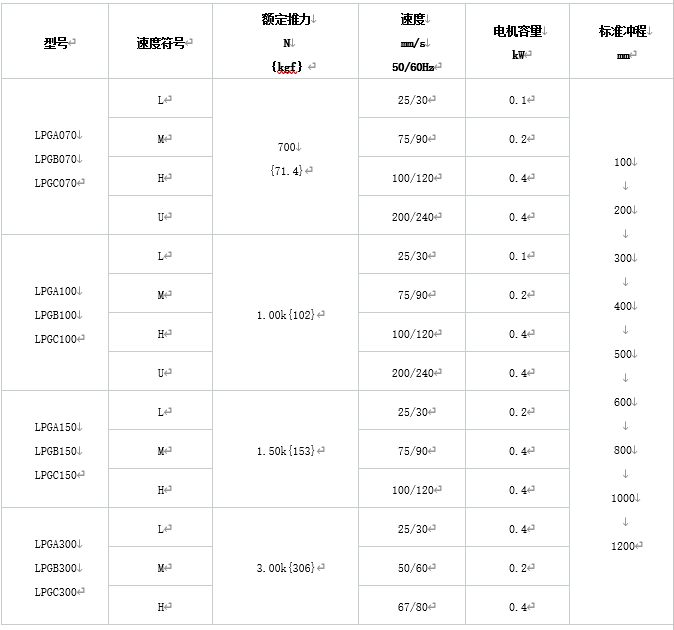

4． 標準規格

?? ? ? ??并行形式可制造。

?? ? ? ??LPGC型不可制造。

?? ? ? ??U速時上推停止無法使用。

?? ? ? ??LPGC只為0.2kW。

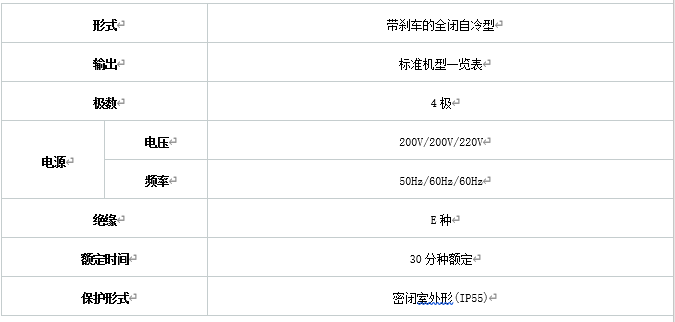

5． 電機規格

?? ? ? ??上述以外的400/440v、異電壓也可制造。

6． 選項類

關于選配件，請通過頁面上方的「尺寸·產品規格」按鈕進行到產品詳細信息畫面后，進行確認。
