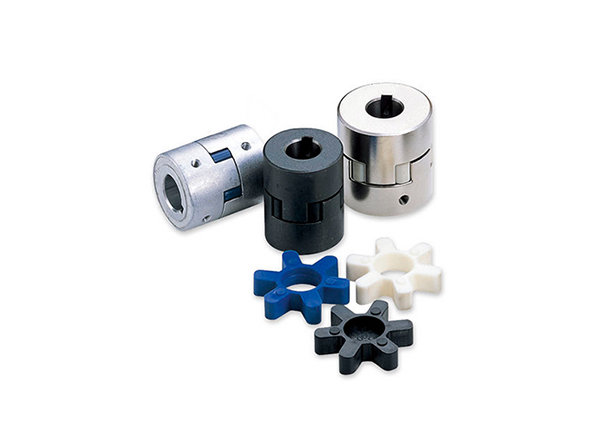

椿本Tsubaki夾爪式撓性聯軸器

1．特點

豐富地加工孔輪轂標準在庫

加工孔種類有78種，孔徑組合達544種，能對應廣泛的軸孔組合。

最適于電機的直連

適于高速、低轉矩的設計，可對應通用電機的各種尺寸。

可選中間體

按照用途選擇中間體。

簡單構造且緊湊

由3個零部件簡單組成且結構緊湊。只需軸向移動，就能進行產品的拆裝。

低價

徹底的經濟型設計，是與電機直連產品中最便宜的聯軸器。

表面處理規格輪轂，鋁輪轂作為標準型

由表面處理型輪轂同聚氨酯、熱塑性聚酯彈形體中間體所組成，具有優秀的耐腐蝕性。?

鋁輪轂作為標準品。

2．構造

中間體

S型=丁腈樹脂

M型=聚氨酯

H型=熱塑性聚酯彈性體?

※熱塑性聚酯彈性體??

是杜邦公司的注冊商標。

輪轂

鐵系燒結合金?

※L190，L225 是鑄鐵

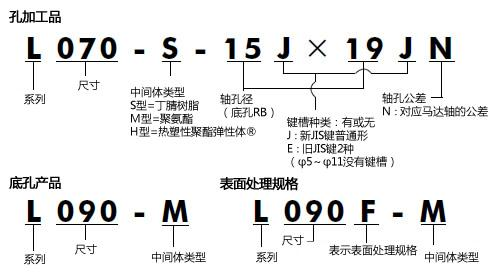

3．型號表示舉例

4． 夾爪式撓性聯軸器 各類中間體特性

夾爪式撓性聯軸器按照中間體的種類和尺寸的不同分為S，M，H 3種類型以供選擇。

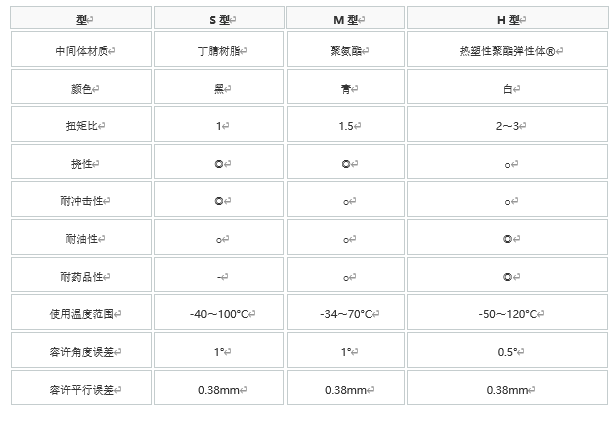

各型的特性一覽表

※熱塑性聚酯彈性體?是杜邦公司的注冊商標。

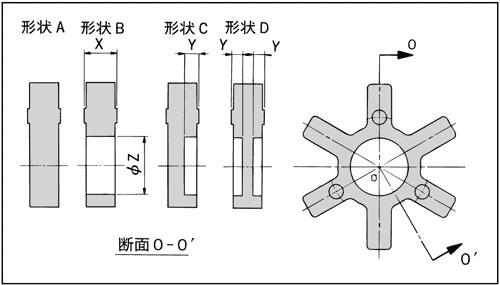

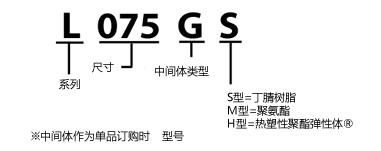

中間體形狀型號表示?
